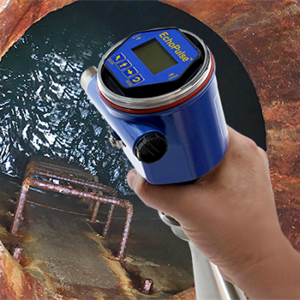

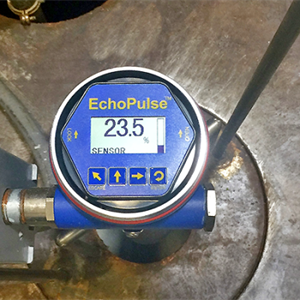

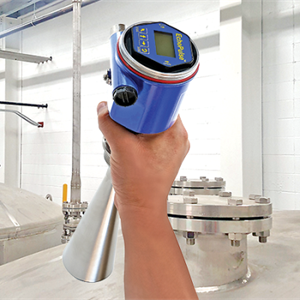

美國FLOWLINE（氟萊）雷達液位計EchoPulse LR15是一個普通的26 GHz雷達液位變送器， 可提供連續物位測量98.4"（30米），提供 4-20mA 信號輸出。有3款可用的喇叭天線，適用于無腐蝕性介質、表面有泡沫、攪拌、較高的溫度和壓力，凝結或蒸汽的儲罐上安裝，法蘭接頭或金屬支架管中應用在苛刻工況條件下。FLOWLINE（氟萊）雷達液位計是用于石油、水、廢水和稀釋化學儲存或工藝應用于上述或以下的任何材料級儲罐。
雷達液位計 LR15產品特點：
● 堅固的316 L不銹鋼天線和工藝安裝
● 簡單的配置，通過積分按鈕顯示模塊
● 26 GHz脈沖雷達不受蒸汽或冷凝的影響
● 12”（30cm）死區使罐的測量精準
● 液晶顯示器的水平在英尺或百分比
● 可選顯示模式指示回波信號返回曲線
● 精確測量的自動溫度補償
● 故障安全診斷與可選信號故障安全輸出
● 虛假回波信號的識別、存儲和阻止
● 堅固的IP67鋁外殼和聚碳酸酯窗口
美國FLOWLINE（氟萊）雷達液位計 LR15技術參數：
范圍：12" ... 98.4”(30cm...30m)
頻率：26 GHz。
準確性：±3mm
死區：12”(30cm)
波束角：- 20: 18o， - 30: 12o，- 40: 8o
顯示類型:：LCD點陣
顯示單位：英尺和米
顯示欄：百分比
電源電壓：16 ... 26VDC
最大輸出：22.5mA
信號輸出：4 ... 20mA,二線
信號轉化：4 ... 20 mA, 20 ... 4 mA
信號故障：3.9 mA, 20.5 mA, 22 mA
操作溫度：-60°c ... 150°c
存儲溫度：-40oC ... 80oC
壓力：-1 ... 10 bar
防護等級：IP67
Encl.材質：鋁w /硅膠墊片
管道直徑：(1)1/2" NPT 連接器
(1)M20 x 1.5插頭
天線材料：PTFE
安裝過程：1 1/2" NPT
分類：通用
認證：cTUVus、FCC、CE、RoHS
Range: 12” to 98.4’ (30cm to 30m)
Frequency: 26 GHz.
Accuracy: ± 3mm
Dead band: 12” (30cm)
Beam angle: – 20: 18o, – 30: 12o, – 40: 8o
Configuration: Push button
Memory: Non-volatile
Display type: LCD, dot matrix
Display units: Feet and meters
Display bar: Percent of span
Display graph: Echo signal curve
Supply voltage: 16-26 VDC
Max. consumption: 22.5 mA
Signal output: 4-20 mA, two-wire
Signal invert: 4-20 mA, 20-4 mA
Signal fail-safe: 3.9 mA, 20.5 mA, 22 mA
Process temp.: F: -76o to 302o, C: -60o to 150o
Temp. comp.: Automatic
Storage temp.: F: -40o to 176o, C: -40o to 80o
Pressure: -14.5 to 150 psi (-1 to 10 bar)
Enclosure rating: IP67
Encl. material: Aluminum w/silicone gasket
Encl. window mat.: Polycarbonate
Conduit entrance: (1) 1/2” NPT connector, (1) M20 x 1.5 plug
Antenna material: 316L
Process mount: 1 1/2” NPT
Classification: General purpose
Certification: cTUVus, FCC
Compliance: CE, CRN, RoHS
| P/N | DESCRIPTION |
|---|---|
| LR15-0010-20 | 1-1/2″ NPT, 2″ (48mm) horn, 316L |
| LR15-0010-30 | 1-1/2″ NPT, 3″ (78mm) horn, 316L |
| LR15-0010-40 | 1-1/2″ NPT, 4″ (98mm) horn, 316L |
